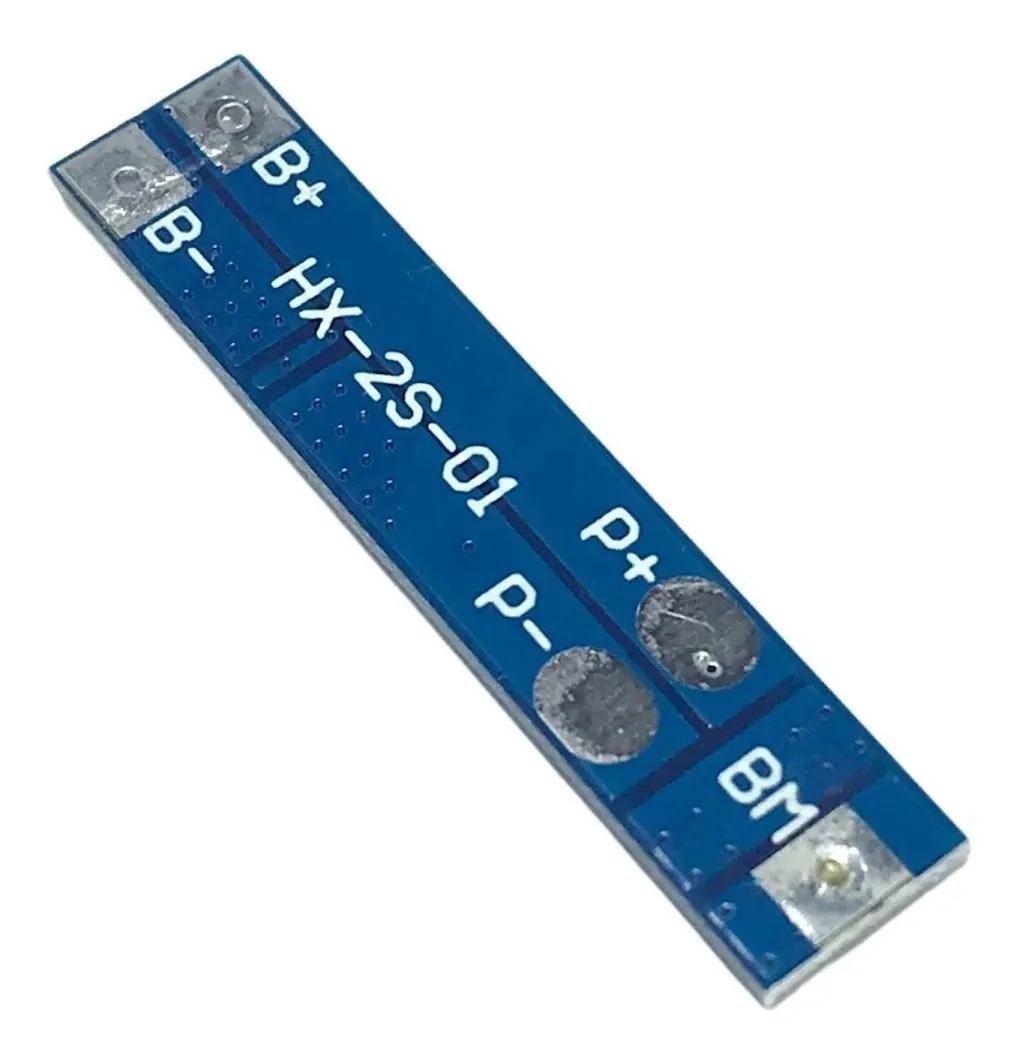

BMS-2S

Código: 6420

• Descripción :

Modelo: HX-2S-02

- Rango de voltaje de sobrecarga: 4,25-4.35V ±0. 05V
- Rango de voltaje de sobredescarga: 2,5-V ±0. 05V
- Corriente de funcionamiento: 3A
- Temperatura de funcionamiento: -40 / + 50°C
- Corriente instantánea: 5A
- Condiciones de almacenamiento: -40 /+ 80°C
- Corriente de reposo: menos de 3uA
- Vida útil: más de 50.000 horas
- Resistencia interna: menos de 45 Mega Ohms
- Protección de cortocircuito: protección, recuperación de carga
- Voltaje de carga: 8,4V - 9V
- El tamaño de la placa de protección es de 36*6*2,0mm

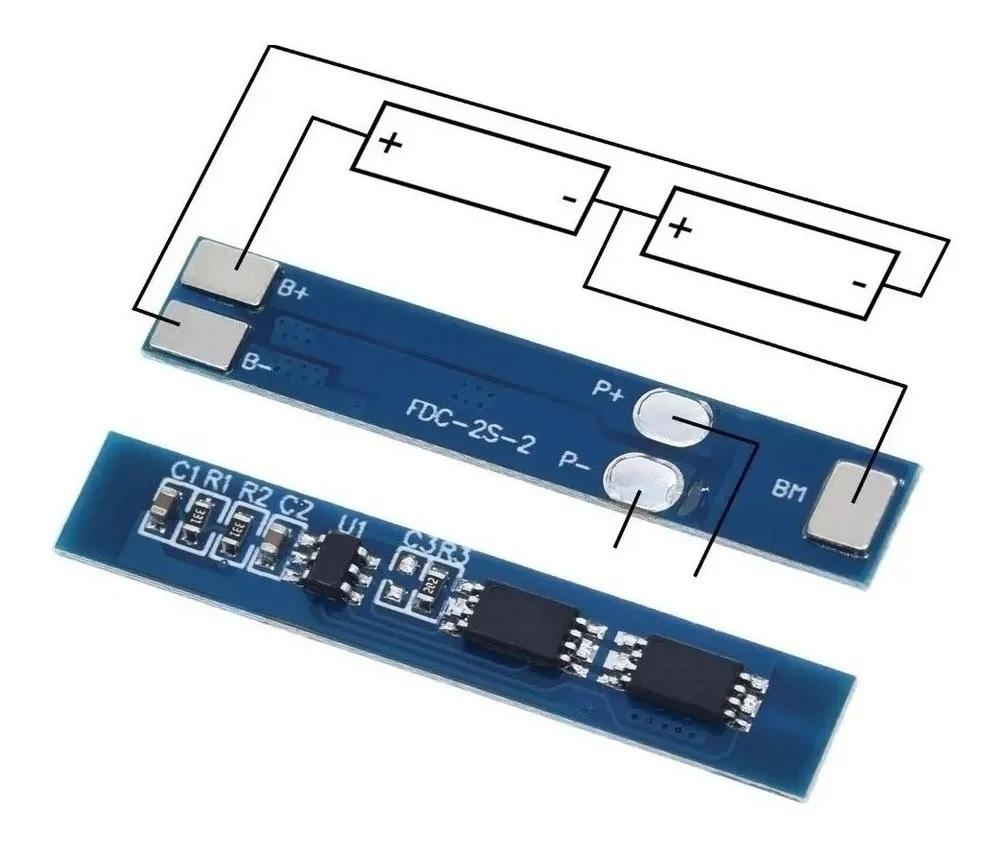

- Puntos Soldadura Descripción:
· B+ está conectado al borne positivo de la batería.
· B- está conectado al borne negativo de la batería.
· MB está conectado al punto de conexión entre la batería 1 y la batería 2.
· P + está conectado al terminal positivo del terminal de carga/descarga (el terminal de carga/ el terminal de descarga es compartido)
· P-conecta el terminal de carga/descarga negativo (común al terminal de carga/descarga).
