Comando remoto 2ch RF433 para portones u otros fines

Codigo: 6318

Modulo Receptor Y Control Remoto 2ch Rf 433mhz 220v con Gabinete

Este kit está compuesto por un control remoto RF de 2 canales a una frecuencia de 433 Mhz y un receptor compatible, los cuales tienen un alcance de hasta 100 metros.

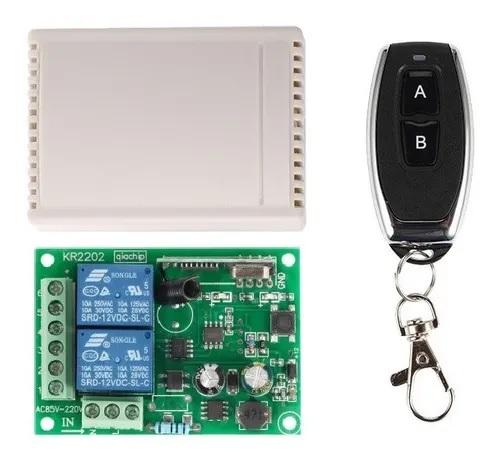

Incluye un control remoto metallico de 2 botones tipo llavero, una tarjeta receptora la cual posee 2 canales de salida a relé, mas un case gabinete plástico.

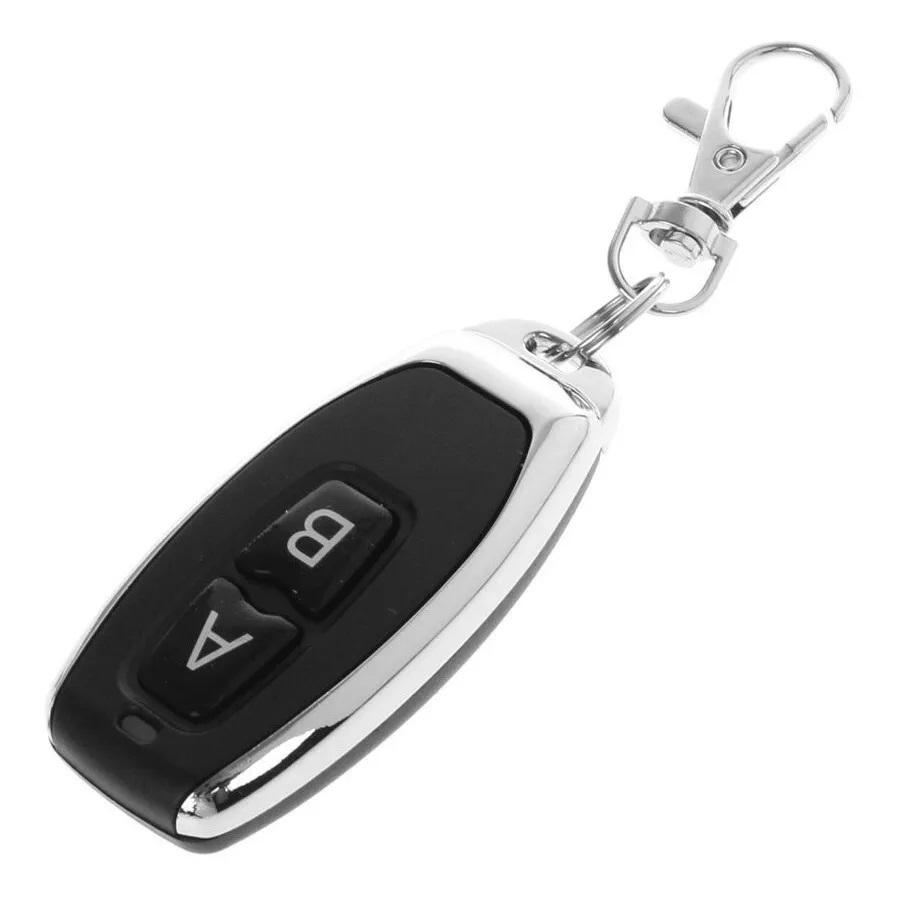

Especificaciones del Control Remoto:
• Alimentación: 3V con pila tipo CR2032 (pila no incluida)
• Corriente: 10 mA
• Potencia: 10 mW
• Modo de Modulación: ASK
• Frecuencia de transmisión: 433MHZ (estabilización de frecuencia SAW)
• Distancia de transmisión: 50 a 100 metros en campo abierto con sensibilidad del receptor de -100dBm

*** ATENCION: si mantiene apretados ambos botones del emisor por mas de 2 segundos, se borrará el codigo grabado que posee el emisor.

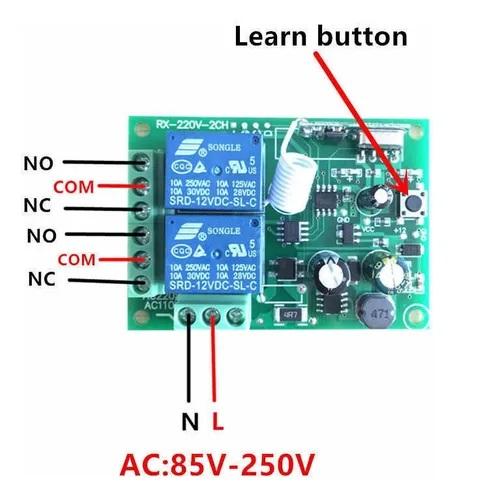

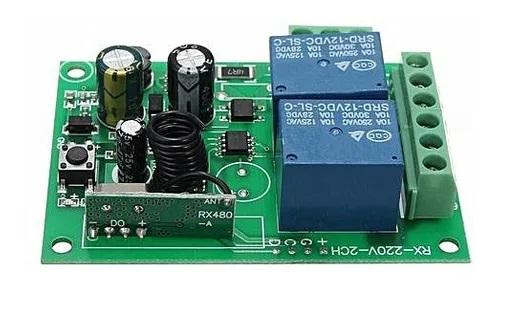

Especificaciones del Receptor:
• Tensión de funcionamiento: AC 220V
• Sensibilidad del receptor: -98 dBm
• Dimensiones del case: 74 x 54 x 29 mm

Modo de uso y configuración:

Para cambiar entre cada modo primero se debe presionar 5 veces el pulsador, luego de las 5 pulsaciones el led parpadea 4 veces, indicando que esta listo para ser asociado a un control remoto y para ser programado en el modo deseado:

1_ Modo Seguidor: Pulse 1 vez, luego de 3 segundos el led queda encendido, presione el boton "A" del control remoto, el led parpadea 3 veces indicando la asociación, a continuación presione el boton "B" del control remoto, el led parpadea 3 veces indicando la asociación, y de esta manera el receptor quedará configurado con ese control y en modo 1: En este modo Cada vez que se presiona el boton "A" del control, el relé del canal 1 se mantiene activo durante el tiempo que este pulsado el botón, y Cada vez que se presiona el boton "B" del control, el relé del canal 2 se mantiene activo durante el tiempo que este pulsado el botón.

2_ Toggle(self-lock): Pulse 2 veces rapidamente, luego de 3 segundos el led queda encendido, presione el boton "A" del control remoto, el led parpadea 3 veces indicando la asociación, a continuación presione el boton "B" del control remoto, el led parpadea 3 veces indicando la asociación, y de esta manera el receptor quedará configurado con ese control y en modo 2: En este modo cada vez que se presiona un boton del control, el relé del canal correspondiente del receptor cambia de estado (si estaba inactivo pasa a activo y si estaba activo pasa a inactivo)

3_ Latched(interlock): Pulse 3 veces rapidamente, luego de 3 segundos el led queda encendido, presione el boton "A" del control remoto, el led parpadea 3 veces indicando la asociación, a continuación presione el boton "B" del control remoto, el led parpadea 3 veces indicando la asociación, y de esta manera el receptor quedará configurado con ese control y en modo 3: En este modo al presionar un boton del control se pone en activo el relé del canal correspondiente y el otro canal pasa a inactivo.

** Puede consultarnos o buscar en nuestras publicaciones por controles remotos adicionales para este receptor.

Modo de programacion UNICAMENTE para borrar y clonar el emisor:
Control Remoto Copiador Clonador 2 Botones Rf 433 Mhz Metal

Método de operación:
A. Mantenga presionados el boton "A" y "B" al mismo tiempo y sueltelos cuando el led deje de parpadear.
B. Copiar: mantenga presionado un botón del control remoto original y luego presione un botón del control remoto a programar, manténgalo durante unos segundos, suéltelo cuando el led parpadee rápidamente, la copia se realizó correctamente.
