Comando remoto RF433 para portones u otros fines

Codigo: 6253

Descripción:

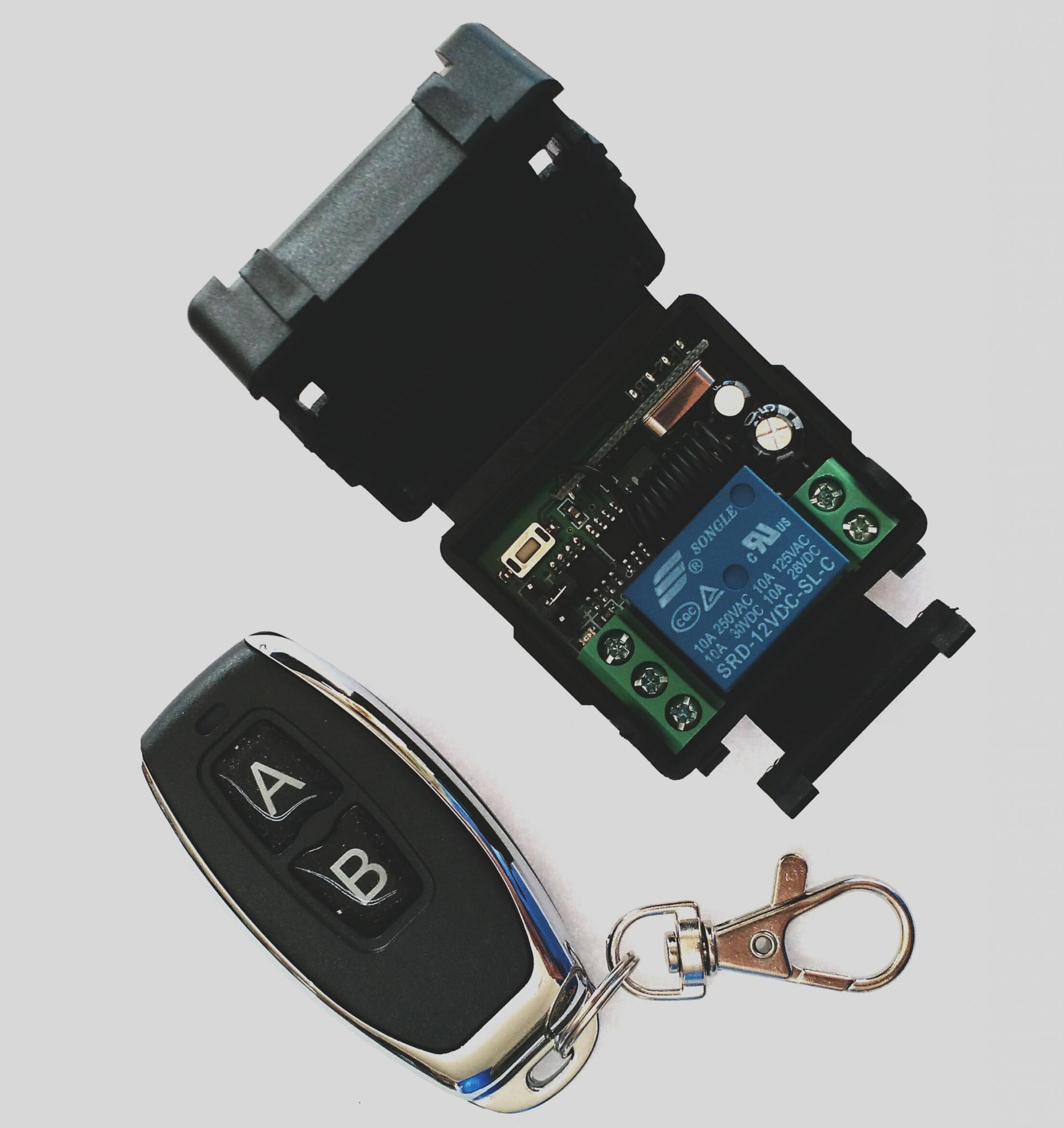

Modulo Receptor Y Control Remoto Rf 433mhz 12v 1 Canal con Case

Este kit está compuesto por un control remoto RF de 2 canales a una frecuencia de 433 Mhz y un receptor compatible, los cuales tienen un alcance de hasta 100 metros.

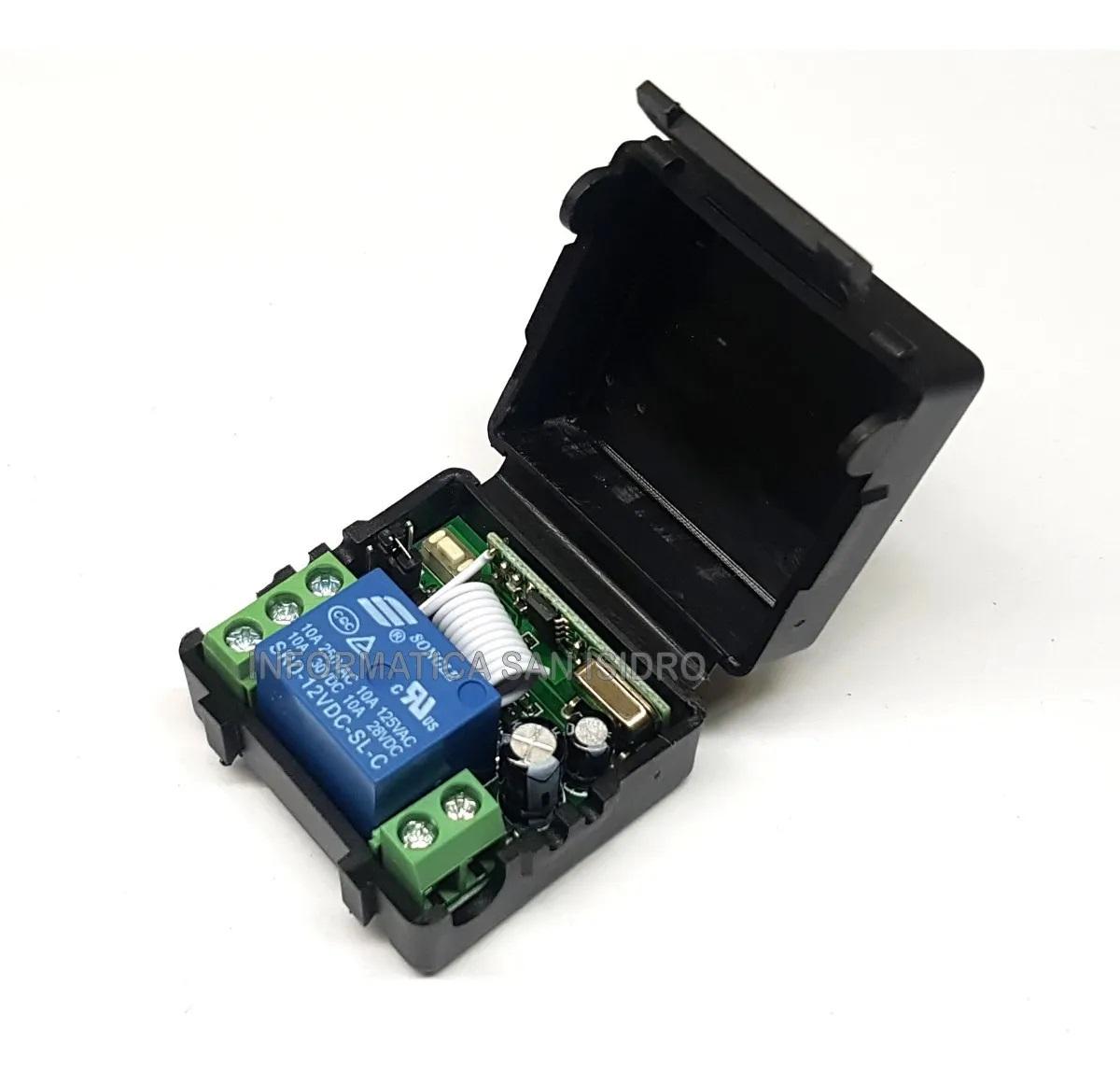

Incluye un control remoto metallico de 2 botones tipo llavero, una tarjeta receptora la cual posee 1 canal de salida a relé, mas un case gabinete plástico, .

Especificaciones del Control Remoto:
• Alimentación: 3V con pila tipo CR2032 (pila no incluida)
• Corriente: 10 mA
• Potencia: 10 mW
• Modo de Modulación: ASK
• Frecuencia de transmisión: 433MHZ (estabilización de frecuencia SAW)
• Distancia de transmisión: 50 a 100 metros en campo abierto con sensibilidad del receptor de -100dBm

Especificaciones del Receptor:
• Tensión de funcionamiento: 12 Volts
• Sensibilidad del receptor: -98 dBm
• Dimensiones del case: 40 x 40 x 20 mm

Modo de uso y configuración:

Para memorizar el codigo que transmite el control remoto: Pulse el boton blanco del receptor, luego de 2 segundos el led rojo queda encendido, suelte el boton blanco, y presione cualquier boton del control remoto, de esta manera el receptor quedará configurado con ese control remoto.

Para resetear el receptor se debe mantener presionado el pulsador blanco durante 5 segundos, el led destellará 4 veces indicando el borrado de la asociacion a los controles remotos y puesta a cero del módulo.

Para cambiar entre los modos de operacion, se configura mediante el JUMPER de esta manera:

1_ Modo Seguidor: Sin el "Jumper" conectado, En este modo Cada vez que se presiona el boton "A" del control, el relé se mantiene activo durante el tiempo que este pulsado el botón.

2_ Toggle(self-lock): Coloque el "Jumper" en la posicion "L", En este modo cada vez que se presiona el boton "A" del control, el relé se mantiene activo indefinidamente, presionando el boton "B" el relé pasa a estado inactivo.

3_ Latched(interlock): Coloque el "Jumper" en la posicion "T", En este modo cada vez que se presiona el boton "A" del control, el relé cambia de estado, si estaba inactivo pasa a estado activo y viceversa.
