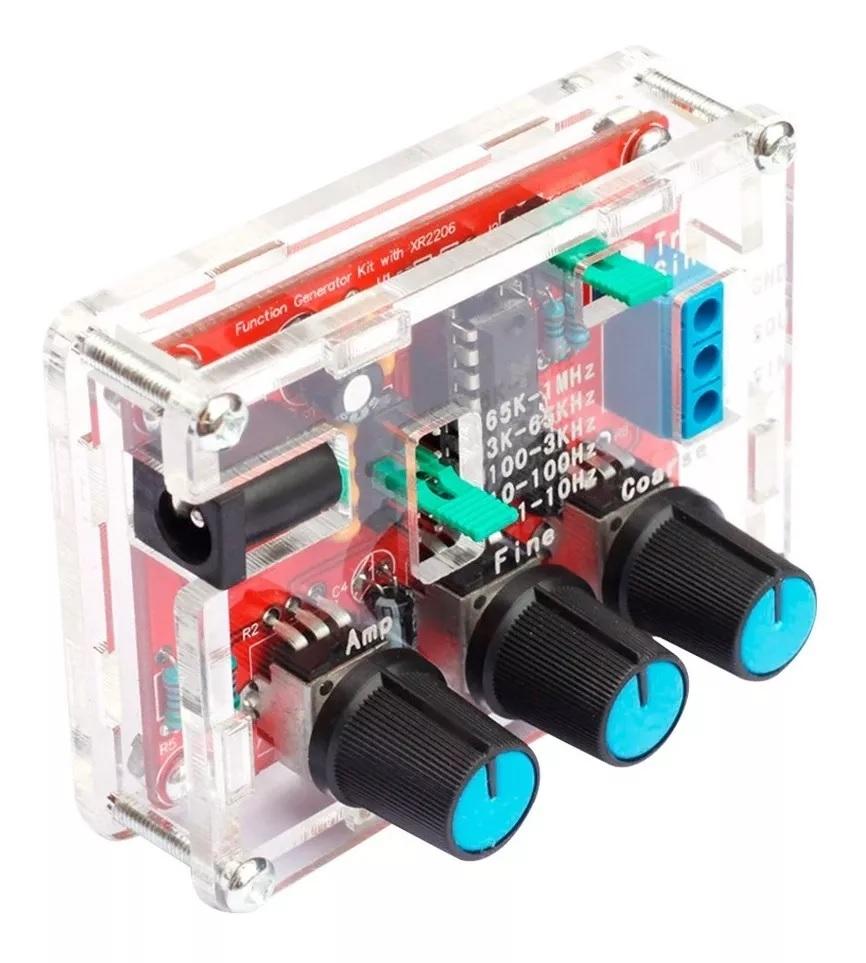

Generador de formas de Ondas XR2206

Código:  6869

Descripción:

- Alta resolución, puede generar formas de onda sinusoidal/triangular/cuadrada.

- Rango de frecuencia: 1Hz-1MHz.

- Frecuencia y amplitud ajustables.

- El ajuste de frecuencia presenta un ajuste grueso y un ajuste fino.

- Amplio rango de fuente de alimentación, use alimentación externa de 9-12V o batería de 9V (no incluida).

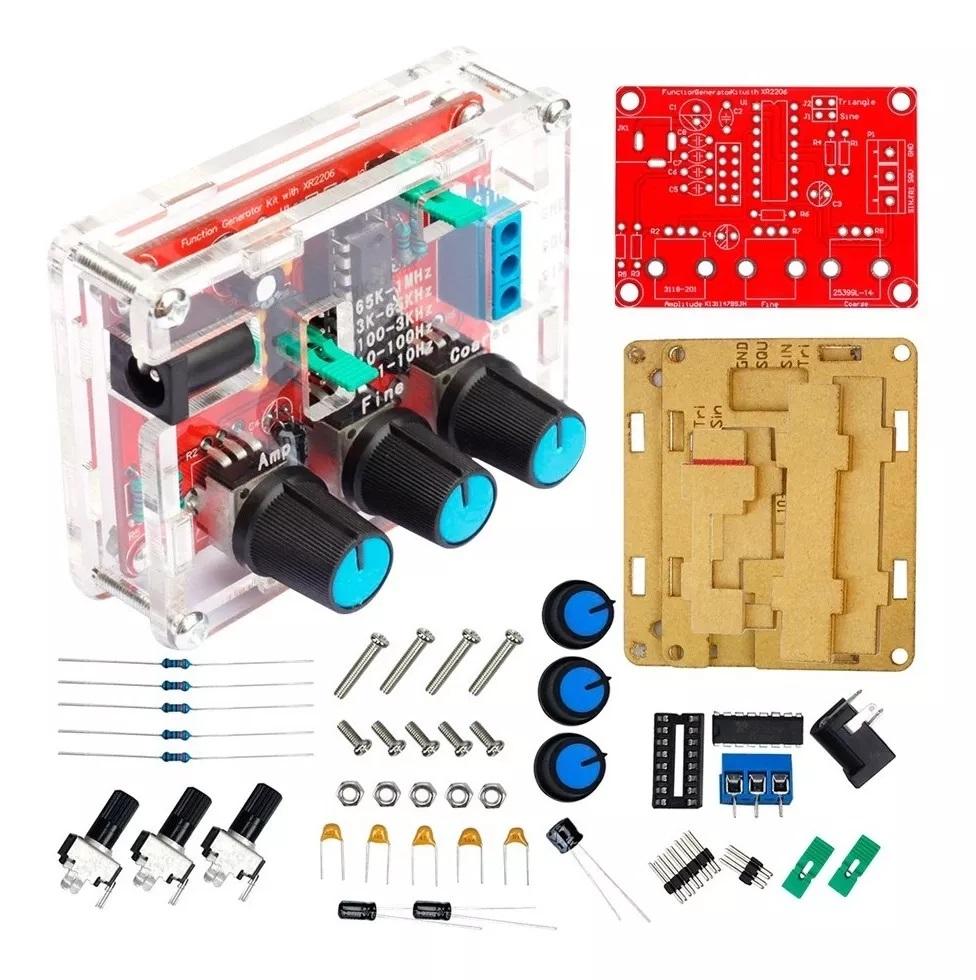

- Todos son componentes de agujero pasante, fácil de instalar.

ESPECIFICACIONES

- Fuente de voltaje: entrada de 9-12V CC

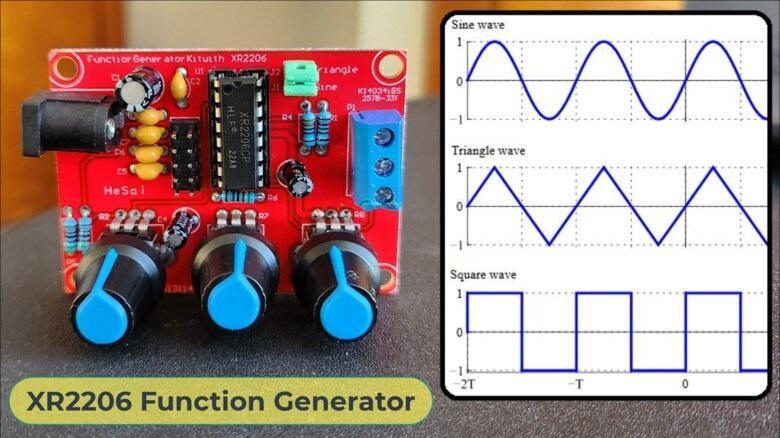

- Formas de onda: cuadrado, sinusoidal y triangular

- Impedancia: 600 Ohm + 10%

- Frecuencia: 1Hz-1MHz

- Onda sinusoidal

- Amplitud: 0-3V a entrada de 9V CC

- Distorsión: menos de 1% (a 1KHz)

- Planitud: + 0,05db 1Hz - 100kHz

- Onda cuadrada

- Amplitud: 8V (sin carga) a 9V de entrada de CC.

- Tiempo de subida: menos de 50ns (a 1KHz)

- Tiempo de caída: menos de 30ns (a 1KHz)

- Simetría: menos del 5% (a 1KHz)

- Onda triangular

- Amplitud: 0-3V a entrada de 9V CC

- Linealidad: menos de 1% (hasta 100KHz) 10mA

- Tamaño del paquete: aprox. 12*8*2cm/4,72*3,15*0, 8in

- Peso del paquete: 69g/2,46 oz
