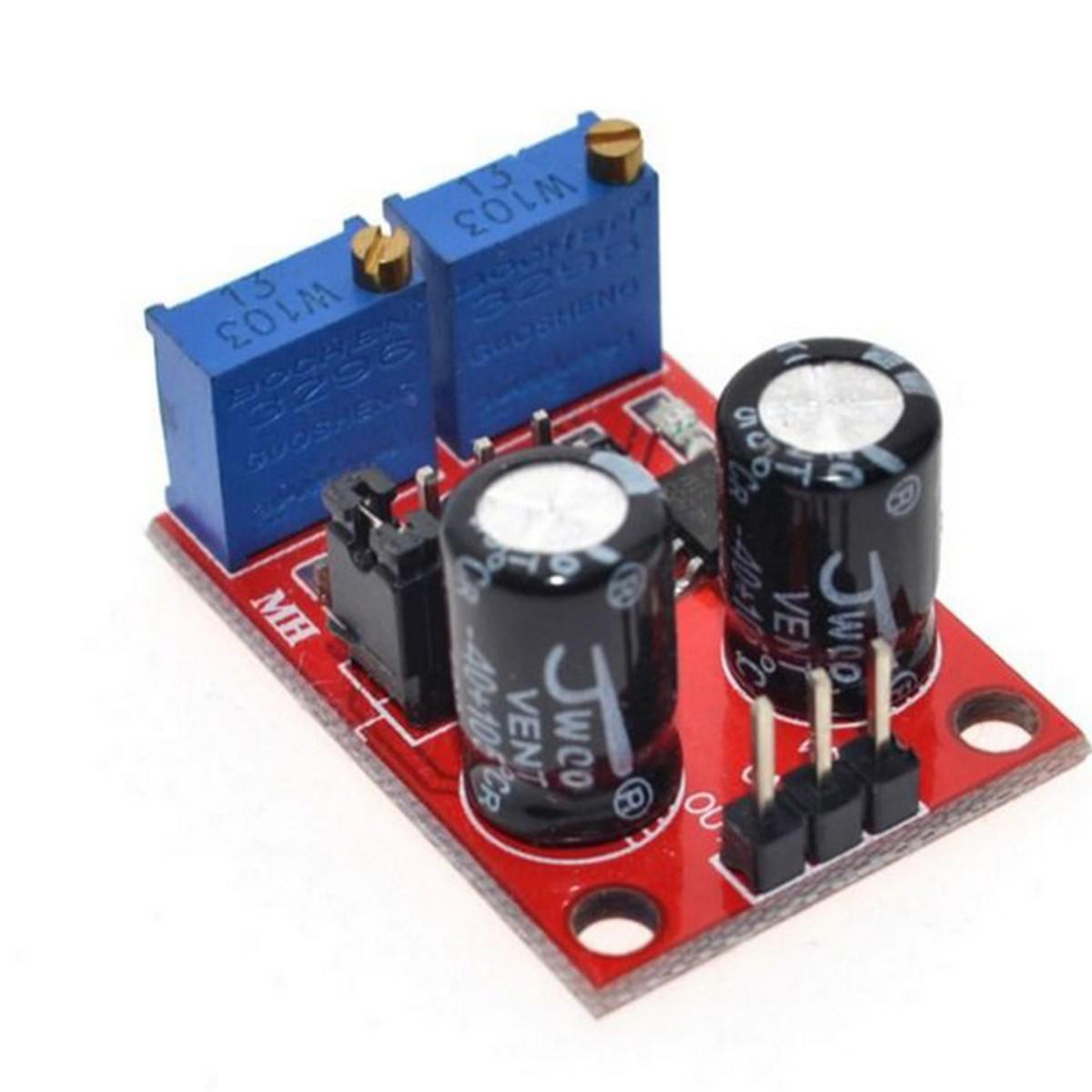

Generador de frecuencias

Código:  7751

Descripción:

Generador de pulsos de onda cuadrada con ajuste de frecuencia y ancho de pulso

1.Voltaje de entrada: 5V-15VDC. Cuando la fuente de alimentación es de 5 V, la corriente de salida puede ser 15MA alrededor; cuando 12 V fuente de alimentación, la corriente de salida puede 35MA alrededor;

2.Corriente de entrada:> = 100MA;

3.Amplitud de salida: 4,2 V V-PP a 11,4 V V-PP. (Tensión de entrada diferente, la amplitud de salida será diferente)

4.Corriente de salida máxima:> = 15MA(Fuente de alimentación de 5 V, V-PP superior al 50%),> = 35MA(Fuente de alimentación de 12 V, V-PP superior al 50%)

4.Salida con la indicación del LED(Bajo nivel, LED en; alto nivel, LED apagado; baja frecuencia, los flashes LED);

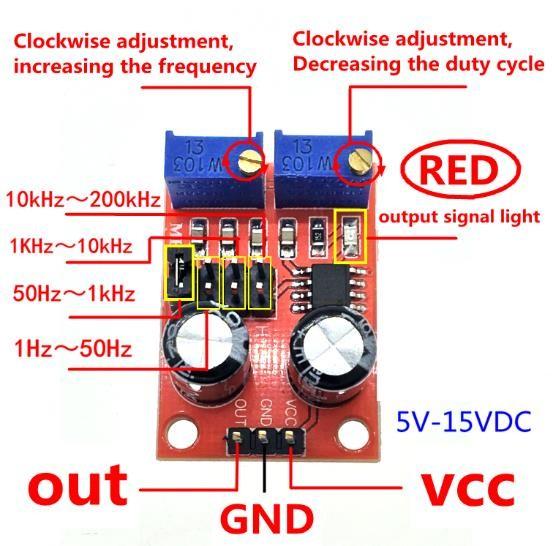

5.La gama de necesidades de salida es seleccionable:

Archivo LF: 1Hz ~ 50Hz Si el archivo: 50Hz ~ 1 kHz

Archivo de alta frecuencia: 1 kHz ~ 10 kHz

Archivo de HF: 10 kHz ~ 200 kHz

5.Ciclo T = 0,7 (RA + 2RB) C (RA, RB para 0-10 K ajustable);

Baja Frecuencia:C = 100 UF;Frecuencia Intermedia:C = 1 UF;

M-HFrecuencia:C = 0,1 UF;HIgh frecuencia:C = 0.001 UF

Basado en timer lineal NE555
