MFRC522

Código: 5322

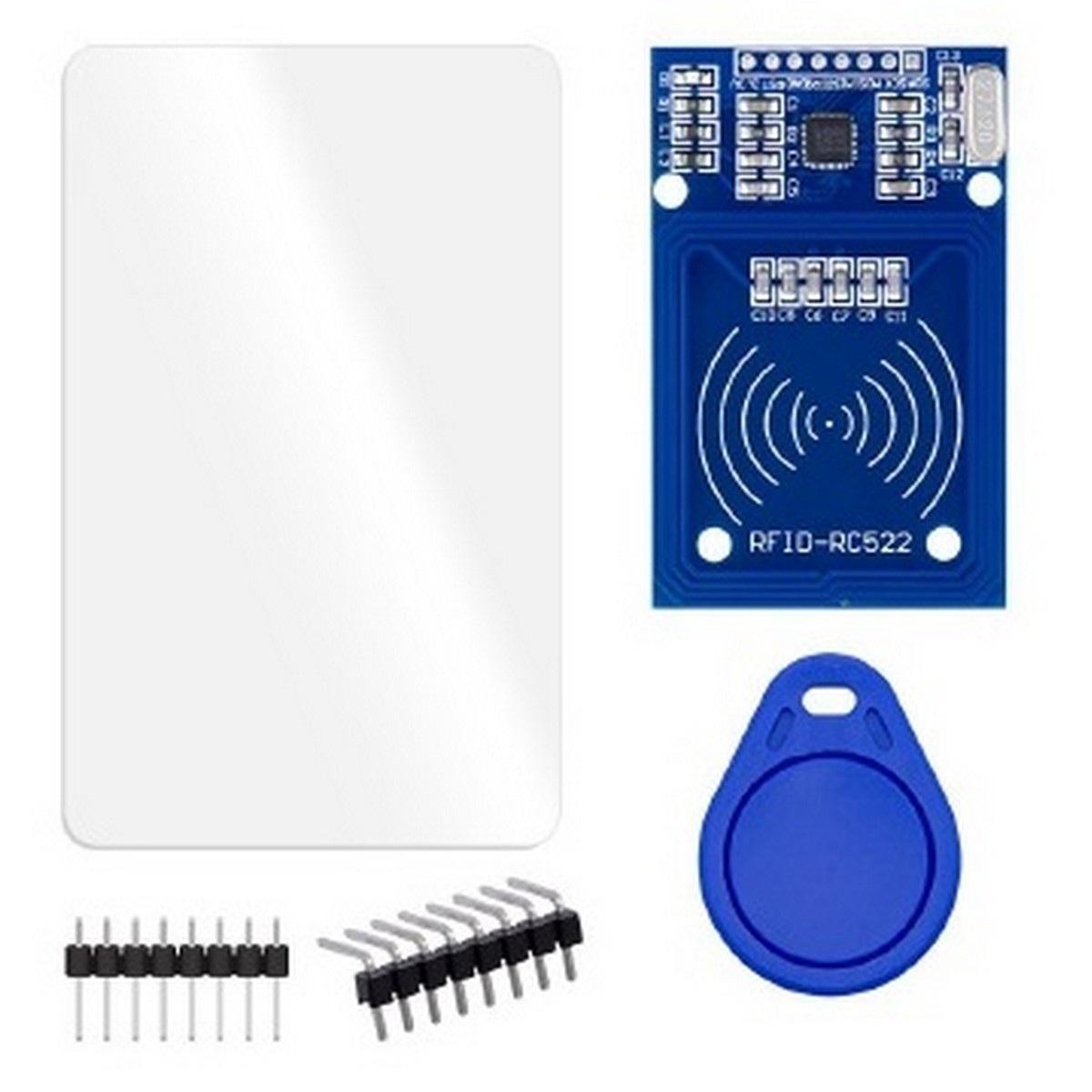

El módulo permite desarrollar aplicaciones con RFID rápidamente, ya que incluye un tag en forma de llavero y otro en forma de tarjeta, además del correspondiente lector RFID. El módulo lector está basado en el circuito integrado MFRC522 de NXP que es un IC especializado en “comunicación sin contacto” o RFID trabajando a una frecuencia de 13.56 Mhz. El lector MFRC522 soporta tags ISO/IEC 14443 A o MIFARE.

El módulo RFID RC522 incluye también la antena para la lectura/escritura de los tags, por lo que todo el diseño de la parte de radiofrecuencia ya se encuentra incluido y no es necesario realizar mayor ajuste para una buena comunicación. El usuario solamente debe conectarlo mediante la interfaz SPI del microcontrolador de su preferencia, así como a la fuente de alimentación. Cabe señalar que este módulo debe alimentarse a 3.3V, no a 5V.

Especificaciones:
- Corriente de operación: 13-26mA a 3.3V
- Corriente de stand by: 10-13mA a 3.3V
- Corriente de sleep-mode: <80uA
- Corriente máxima: 30mA
- Frecuencia de operación: 13.56Mhz
- Distancia de lectura: 0 a 6 0mm
- Protocolo de comunicación: SPI
- Velocidad de datos máxima: 10Mbit/s
- Dimensiones del módulo: 40 x 60 mm
- Temperatura de operación: -20 a 80º
