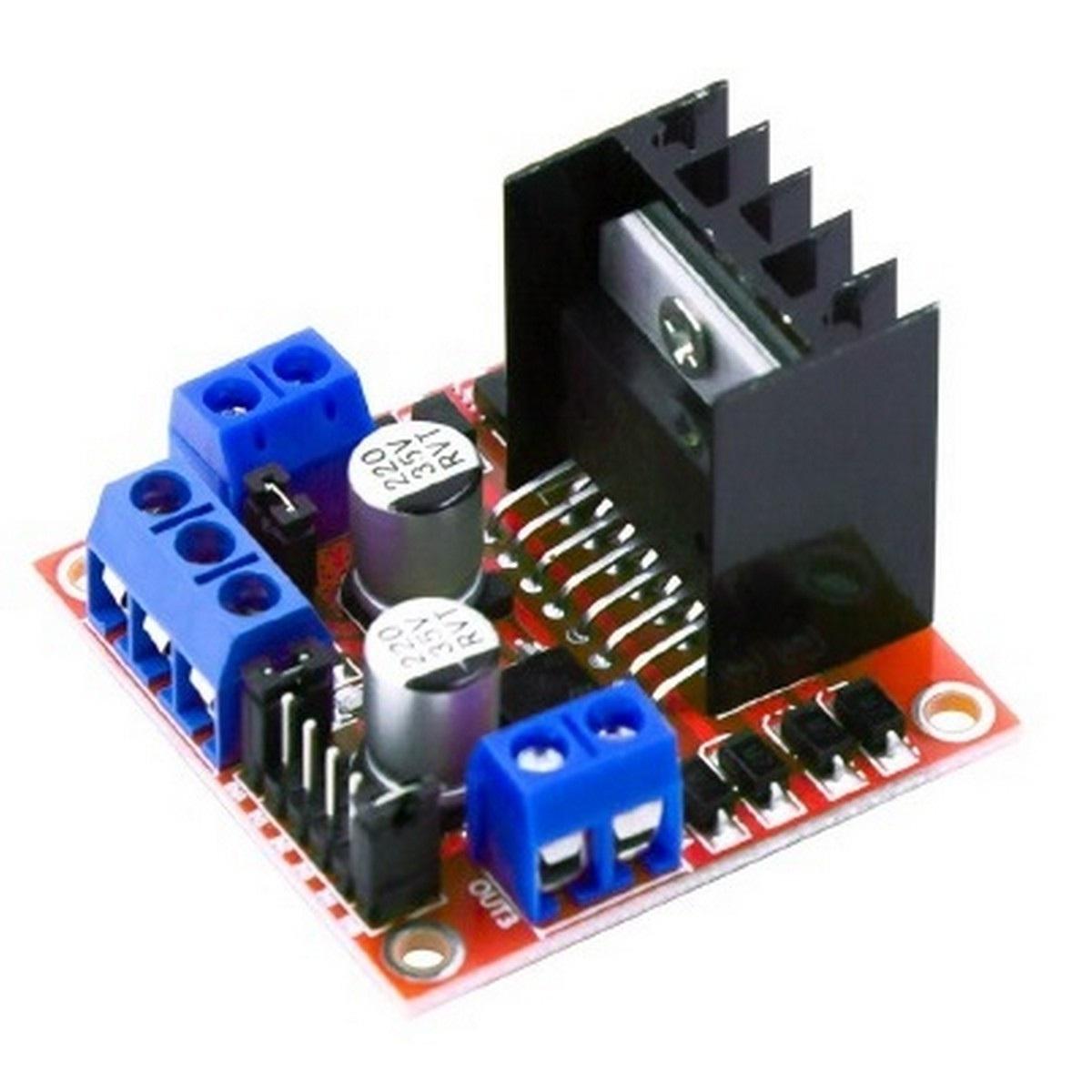

Modulo Driver L298N

Código: 5234

Descripción del artículo:

Este módulo basado en el chip L298N te permite controlar dos motores de corriente continua o un motor paso a paso bipolar de hasta 2 amperios.

El módulo cuenta con todos los componentes necesarios para funcionar sin necesidad de elementos adicionales, entre ellos diodos de protección y un regulador LM7805 que suministra 5V a la parte lógica del integrado L298N. Cuenta con jumpers de selección para habilitar cada una de las salidas del módulo (A y B). La salida A esta conformada por OUT1 y OUT2 y la salida B por OUT3 y OUT4. Los pines de habilitación son ENA y ENB respectivamente.

ESPECIFICACIONES

- Doble puente H
- Chip L298N (ST)
- Voltaje lógico: 5V
- Tensión de salida: 5V-35V
- Corriente de control: 0mA - 36mA
- Corriente máxima de salida: 2A (puente simple)
- Potencia máxima de 25W
- Tamaño 43X43X27mm

- El módulo L298N puede controlar dos motores de corriente continua, o un motor paso a paso bipolar.
