Modulo Driver TB6612fng

Código: 5072

Descripción:

El controlador de motor TB6612FNG puede controlar hasta dos motores de CC a una corriente constante de 1.2 A (pico de 3.2 A).

Se pueden usar dos señales de entrada (IN1 e IN2) para controlar el motor en uno de los cuatro modos de funcionamiento: CW, CCW, freno corto y parada.
Las dos salidas del motor (A y B) se pueden controlar por separado, la velocidad de cada motor se controla a través de una señal de entrada PWM con una frecuencia de hasta 100 kHz.
El pin STBY se debe tirar alto para sacar el motor del modo de espera.

El voltaje de suministro lógico (VCC) puede estar en el rango de 2.7-5.5VDC, mientras que el suministro del motor (VM) está limitado a un voltaje máximo de 15VDC.
La corriente de salida tiene una clasificación de hasta 1.2 A por canal (o hasta 3.2 A para un impulso corto y único).

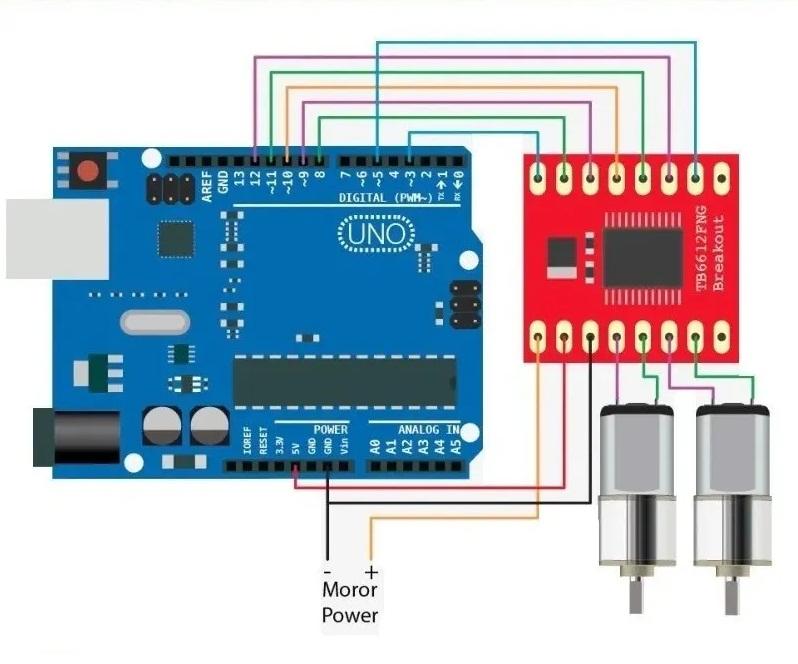

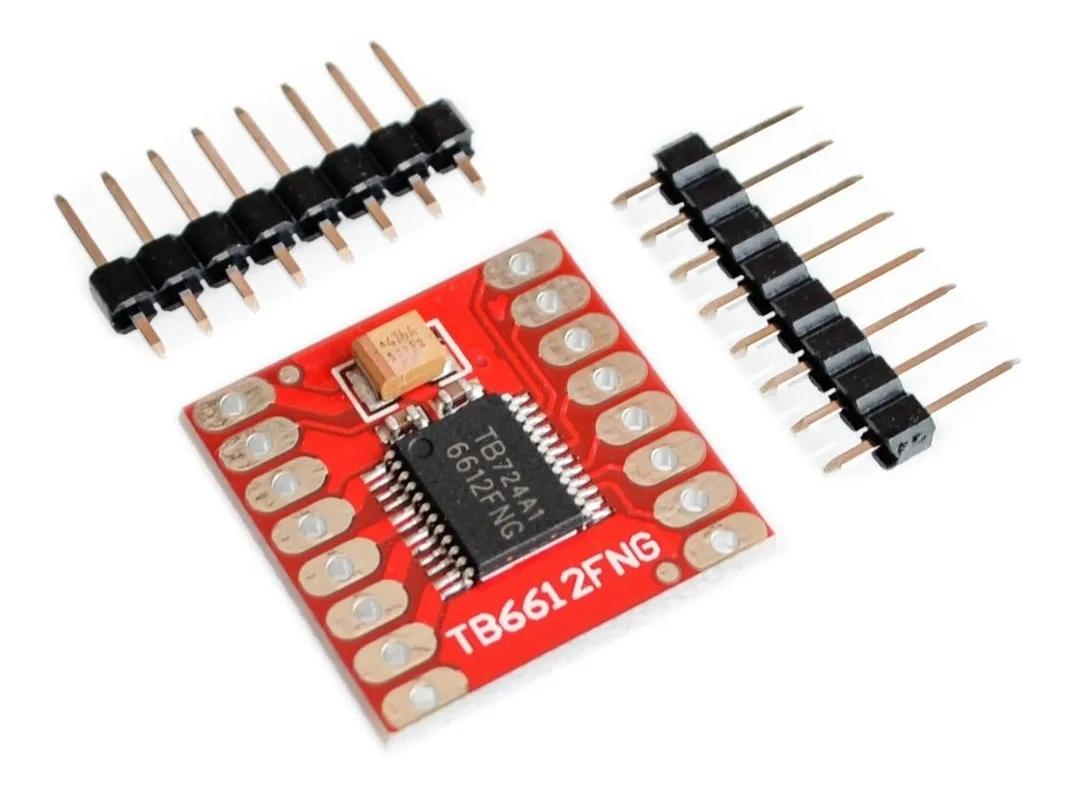

La placa viene con todos los componentes instalados como se muestra. Los condensadores de desacoplamiento están incluidos en ambas líneas de suministro.
Todos los pines del TB6612FNG están divididos en dos encabezados de cabeceo de 0.1 ", los pines están dispuestos de tal manera que los pines de entrada están en un lado y los pines de salida en el otro.

caracteristicas:
Voltaje de la fuente de alimentación: VM = 15V max, VCC = 2.7-5.5V
Corriente de salida: Iout = 1.2A (promedio) / 3.2A (pico)
Control en espera para ahorrar energía
Modos de control CW / CCW / freno corto / parada del motor
Circuito de apagado térmico incorporado y circuito de detección de bajo voltaje
Todos los pines del TB6612FNG se rompieron en pines espaciados de 0.1 "
Condensadores de filtrado en ambas líneas de suministro
