- Tensión nominal: 5V a 12V DC - Número de fase: 4 - Relación de variación de velocidad: 1/64 - Ángulo de paso: 5.625 ° / 64 - Frecuencia: 100Hz - Resistencia DC: 50O ± 7% (25) - Frecuencia de In-tracción Inactiva:> 600Hz - Frecuencia de fuera de tracción inactiva:> 1000Hz - Torque en la tracción:> 34.3mN.m (120Hz) - Par de auto-posicionamiento:> 34.3mN.m - Par de fricción: 600-1200 gf.cm - Tire del par: 300 gf.cm - Grado de aislamiento A

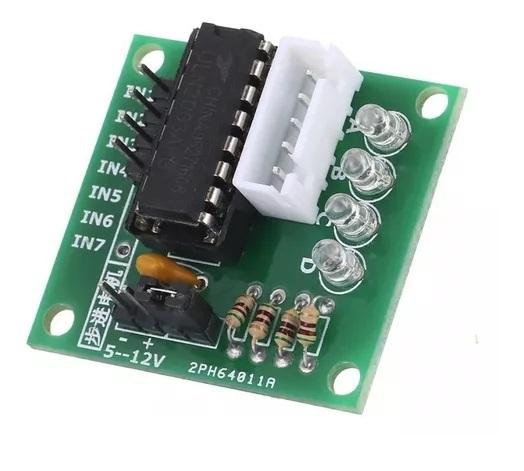

La placa de control del motor paso a paso ULN2003 le permite controlar fácilmente el motor paso a paso 28BYJ-48 desde un microcontrolador, como el Arduino Uno.
La placa cuenta con un zócalo de 5 cables donde se engancha el cable del motor paso a paso y 4 LED para indicar qué bobina está alimentada actualmente.
En el lateral, tiene un puente de encendido / apagado del motor (manténgalo encendido para habilitar la alimentación al paso a paso).
Los dos pines debajo de las 4 resistencias, es donde usted proporciona energía al stepper. Tenga en cuenta que no se recomienda alimentar el paso a paso desde el riel 5V del Arduino.
Se debe usar una fuente de alimentación de 5-12 V 1Amp o un paquete de batería, ya que el motor puede drenar más corriente de la que puede manejar el microcontrolador y podría dañarlo, en el medio del tablero tenemos el chip ULN2003, en la parte inferior están las 4 entradas de control que deben conectarse a cuatro pines digitales Arduino.
CONEXIÓN DE MOTOR: El Arduino debe estar conectado a la placa del controlador ULN2003 como se muestra a continuación:
- 5V + conectar a + 5V - 5V- conectar a 0V (tierra) - IN1: al pin de entrada digital Arduino 8 - IN2: al pin de entrada digital Arduino 9 - IN3: al pin de entrada digital Arduino 10 - IN4: al pin de entrada digital Arduino 11
CONDUXIÓN DEL MOTOR: Debe conducir el motor habilitando las clavijas en un orden de 8 fases
- Sólo unidad IN4 - Conducir IN4 y IN3 - Sólo conducir IN3 - Conducir IN3 y IN2
