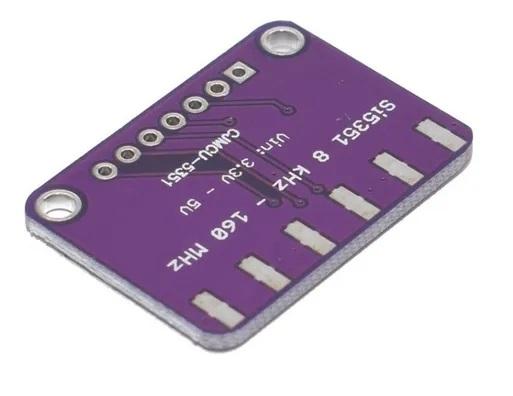

Modulo Generador De Reloj Si5351 I2c 8 Khz a 160 Mhz

Código: 6485

Descripción:

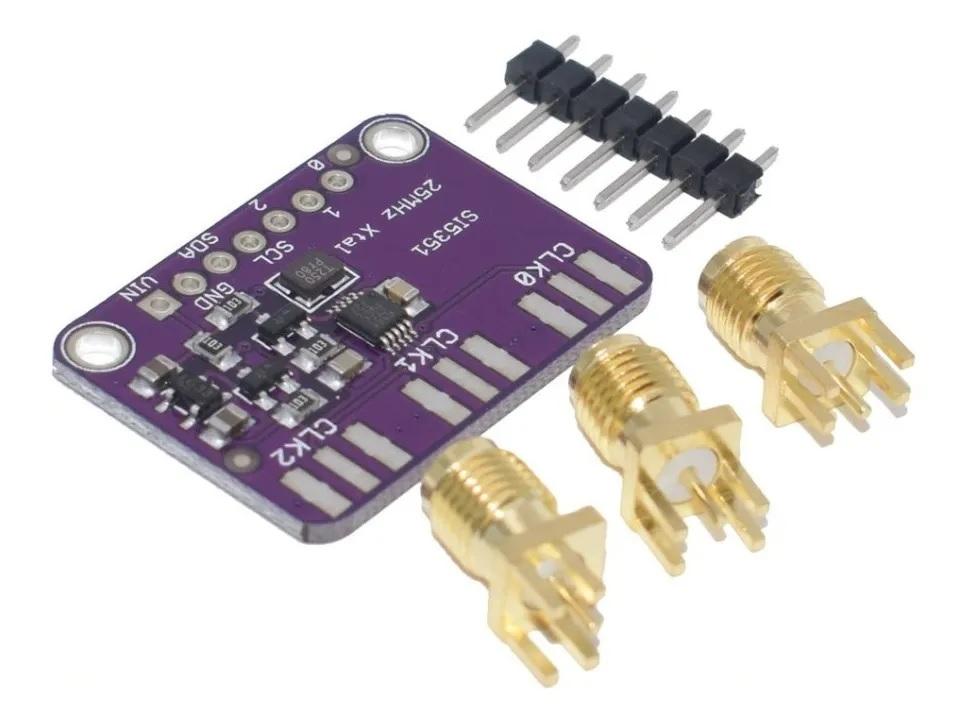

Generador De Reloj Si5351a - 8 Khz A 160 Mhz + 3 conectores SMA hembra


Este módulo tiene una referencia de cristal de 25 MHz de precisión y un PLL interno y divisores, por lo que puede generar casi cualquier frecuencia, desde <8 KHz hasta más de 150 MHz.

El generador de reloj Si5351A es un generador de reloj I2C. Utiliza el reloj de precisión a bordo para controlar múltiples PLL y divisores de reloj utilizando las instrucciones I2C. Al configurar el PLL y los divisores puede crear frecuencias precisas y arbitrarias. Hay tres salidas independientes, y cada una puede tener una frecuencia diferente. Las salidas son 3Vpp, ya sea a través de un encabezado compatible con el tablero o para el trabajo de RF, un conector SMA opcional.

Ponemos este pequeño y práctico chip en su propia placa de circuito impreso, con un regulador LDO de 3.3V para que pueda alimentarse desde 3-5VDC. También colocamos circuitos de cambio de nivel en las líneas I2C para que pueda usar este chip de forma segura con lógica de 3V o 5V.

Conector Ficha SMA Hembra Para PCB Adaptador de RF Recto
