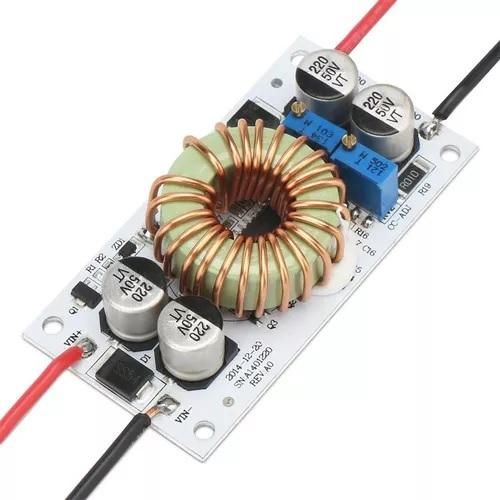

Modulo Step Up 10-50v 10A 250w

Código: 7204

Descripción:

-Tensión mínima de entrada: 8,5V - 48V DC
-Tensión de salida: 10 - 50V DC

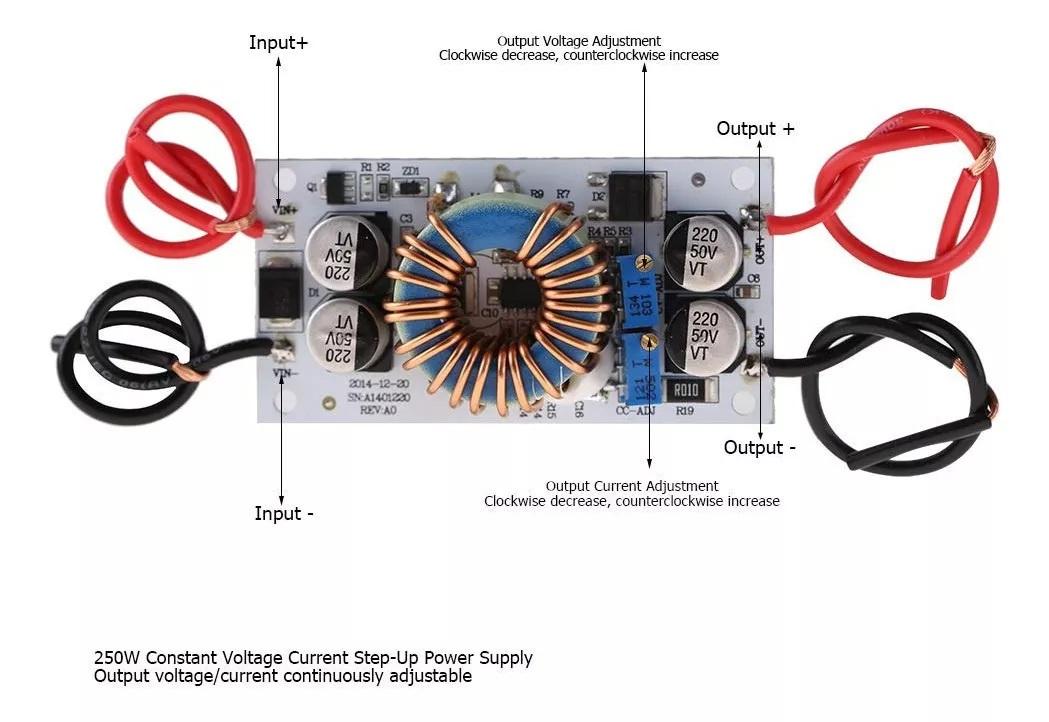

-Corriente de salida ajustable: 0,2 - 10A
-Corriente máxima de entrada: 10 Amper
-Corriente máxima de salida: 10 Amper
-Para corrientes mayores a 3A requiere disipador adicional
-Temperatura: -40 to + 85 grados
-Frecuencia de conversión: 150KHz
-Eficiencia: mayor a 96%
-Protección contra sobre-corriente
-Protección contra inversión de polaridad de entrada

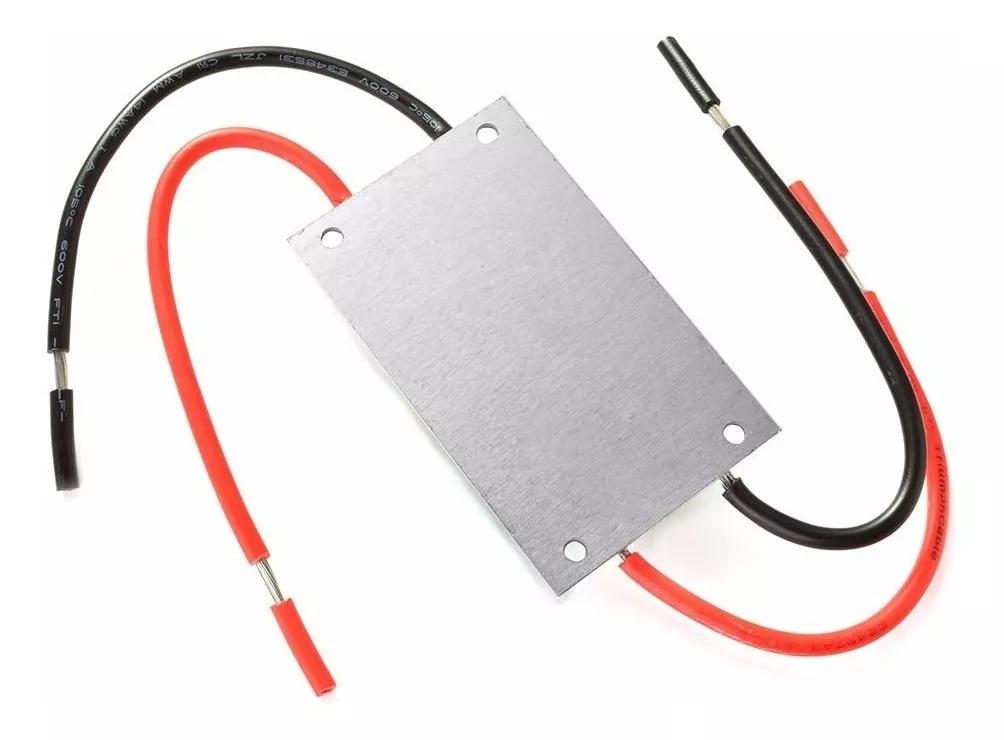

-Placa con agujeros de 4.3mm para tornillos
-Tamaño del modulo: largo 70mm, ancho 36mm, altura 18mm
-Peso 50 g

La fórmula para determinar la corriente de entrada requerida que será a su vez la corriente total que circulará por el módulo es la siguiente:

Voltaje de salida ÷ Voltaje de entrada X corriente de salida + 10%

Por ejemplo si necesitamos un voltaje de salida de 24V partiendo de un voltaje de entrada de 12V y requerimos una corriente de salida de 0.5 Amper:

24 ÷ 12 x 0.5 + 10% = 1.1

Quiere decir que en la entrada del modulo vamos a necesitar 1.1 Amper si lo alimentamos con 12v y pretendemos lograr una tensión de salida de 24v con un consumo de 0.5 Amper

Con esta fórmula conoceremos cuanta corriente (amperaje) necesitaremos en la entrada y también podemos saber si estamos operando dentro de la capacidad máxima del módulo (ver corriente máxima de entrada)
