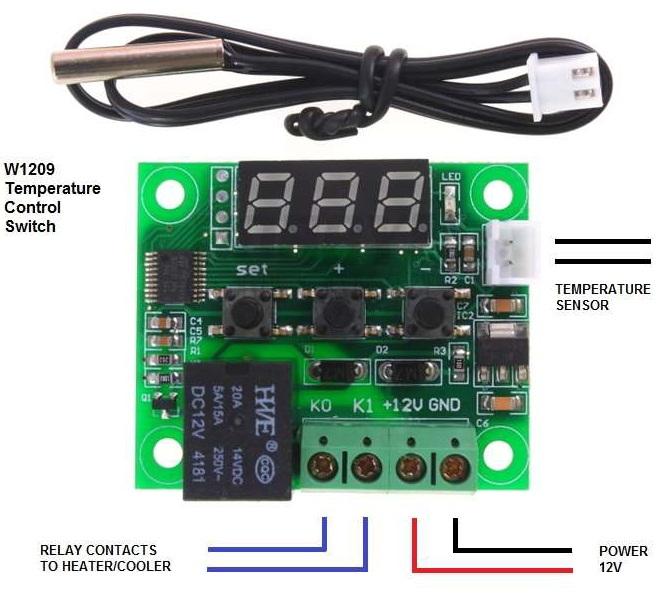

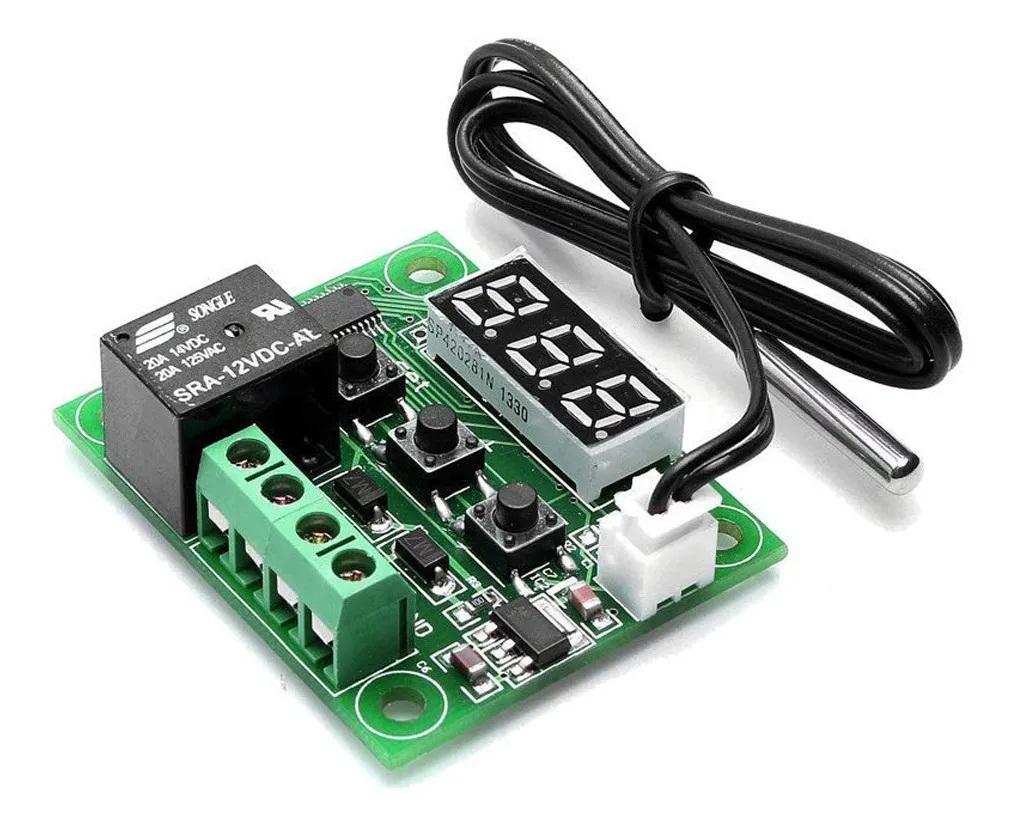

Modulo Termostato Digital Programable Con Display W1209

Código: 4938

ESPECIFICACIONES
Rango de control: -50 110 Deg.C
Resolución: 0,1 Deg.C
Precisión de la medición: 0,1 Deg.C
Precisión de control: 0,1Deg.C
Histéresis: 0,1 Deg.C
Frecuencia de actualización: 0.5 S
Voltaje de entrada: DC 12V
Sensor: NTC (10K 0.5%)
sensor a prueba de agua Humedad: 20% - 85% Tamano: 48 x 40 mm

PROGRAMACION

Funciones y configuración del control
Como mencionamos el control digital de temperatura XH-W1209 consta de 3 botones los cuales estan etiquetados con “SET” , “+” , “–” respectivamente. Si se pulsa “SET” durante mas de 5 segundos el control desplegara un menú con 7 opciones diferentes de configuración (“P0” , “P1” , “P2“ , “P3“ , “P4“ , “P5“ , “P6“ ). Si se pulsa “SET” durante un instante breve, los displays de 7 segmentos empezaran a parpadear y podremos ingresar el valor de temperatura en el cual queremos que se accione nuestro relevador. Si se presionan los botones + – durante 5 segundos el control se reseteara y quedaran preestablecidos los valores por default.

Con los botones + y – podremos desplazarnos a cualquiera de las opciones que deseamos y con SET podremos habilitar el cambio del parametro seleccionado. Si no movemos ningún botón durante 20 segundos el control automaticamente regresara a la pantalla principal donde solo desplegara la temperatura actual.

PO (Refrigeración/Calefacción). Con este parametro establecemos el modo de operación del controlador ya sea modo refrigeración (C) o modo calefacción (H).

P1 (Histéresis). En esta función definimos el rango en el que estara oscilando el relevador. Por ejemplo si el valor preestablecido es de 30Deg.C y estamos en modo calefacción (H) y el valor en P1 es 1 entonces el relevador se desactivara en 31Deg.C (30 + 1). El relevador se activara de nuevo cuando la temperatura descienda de 30Deg.C.

P2 (Limite superior). Establece el limite maximo de temperatura (110Deg.C).

P3 (Limite inferior). Establece el limite mínimo de temperatura (-50Deg.C).

P4 (Calibración). No incluido en este modelo.

P5 (Retardo). Característica que le ordena al control generar un retardo de 0 – 10 minutos para que el relevador se desactive.

P6 (Alarma alta temperatura). Como su nombre lo indica arroja una alarma cuando el control llega a la temperatura que se estableció en P6 , se encuentra apagada (OFF) por default.
