Código: 6000
ESPECIFICACIONES
- Doble display indicador
- Rango de control: -50 110 °C
- Resolución: 0,1 °C
- Precisión de la medición: 0,1 °C
- Precisión de control: 0,1°C
- Histéresis: desde 0,1 hasta 15 °C
- Frecuencia de actualizaicón: 0.5 S
- Voltaje de entrada: DC 12V
- Consumo: 50ma
- Sensor: NTC (10K 0.5%)
- Sensor a prueba de agua Humedad: 20% - 85%
- Tamaño: 60 x 43 X 16 mm
- Largo del cable del sensor: 30 cmts
- Diámetro del sensor: 4 mm
FUNCIONES Y MODO DE USO

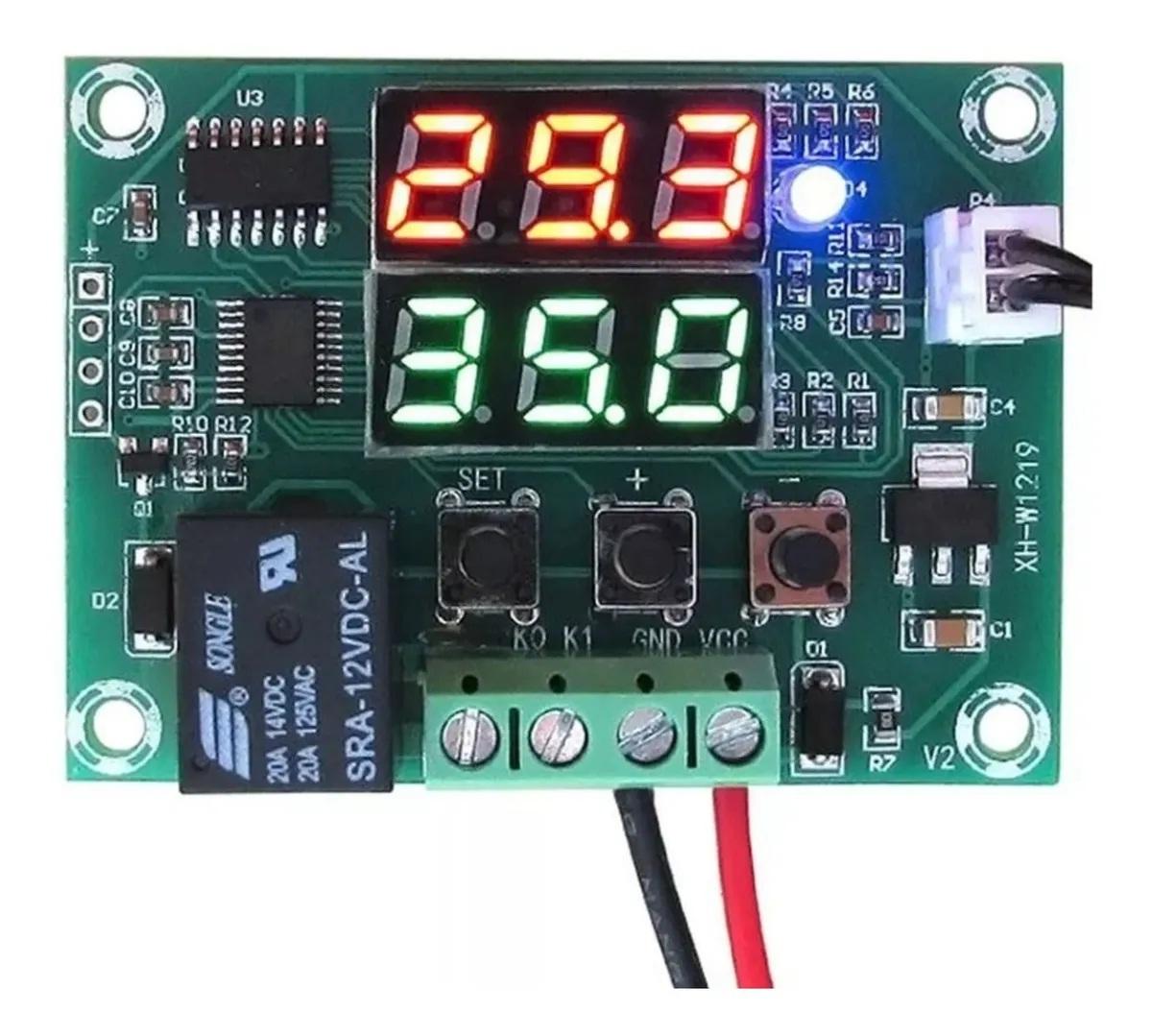

Como mencionamos el control digital de temperatura XH-W1219 consta de 3 botones los cuales estan etiquetados con “SET” , “+” , “–” respectivamente. Si se pulsa “SET” durante mas de 5 segundos el control desplegara un menú con 7 opciones diferentes de configuración (“P0” , “P1” , “P2“ , “P3“ , “P4“ , “P5“ , “P6“ ). Si se pulsa “SET” durante un instante breve, los displays de 7 segmentos empezaran a parpadear y podremos ingresar el valor de temperatura en el cual queremos que se accione nuestro relevador. Si se presionan los botones + – durante 5 segundos el control se reseteara y quedaran preestablecidos los valores por default.
Con los botones + y – podremos desplazarnos a cualquiera de las opciones que deseamos y con SET podremos habilitar el cambio del parámetro seleccionado. Si no movemos ningún botón durante 20 segundos el control automáticamente regresará a la pantalla principal donde solo desplegara la temperatura actual.
- PO (Refrigeración/Calefacción). Con este parámetro establecemos el modo de operación del controlador ya sea modo refrigeración (C) o modo calefacción (H). El modo de calor se usa cuando se desea mantener una temperatura por encima de cierto punto conectando al relé algún dispositivo que calienta el sistema, como una lámpara o una resistencia, por ejemplo. El modo de enfriamiento , se usa cuando desea mantener una temperatura por debajo de cierta temperatura, y el relé se enciende como un ventilador o un refrigerador.
- P1 (Histéresis). En esta función definimos el rango en el que estará oscilando el relevador. Por ejemplo si el valor preestablecido es de 30°C y estamos en modo calefacción (H) y el valor en P1 es 1 entonces el relevador se desactivara en 31°C (30 + 1). El relevador se activará de nuevo cuando la temperatura descienda de 30°C.
- P2 (Limite superior). Establece el limite máximo de temperatura (110°C).
- P3 (Limite inferior). Establece el limite minimo de temperatura (-50°C).
- P4 (Calibración). Con esta función podemos calibrar nuestro control para tener una mayor precisión de lo que se esta midiendo, permite hacer el ajuste en saltos de 0.1°C.
- P5 (Retardo). Característica que le ordena al control generar un retardo de 0 – 10 minutos para que el relevador se desactive.
- P6 (Alarma alta temperatura). Como su nombre lo indica arroja una alarma cuando el control llega a la temperatura que se establecio en P6 ,se encuentra apagada (OFF) por default.
