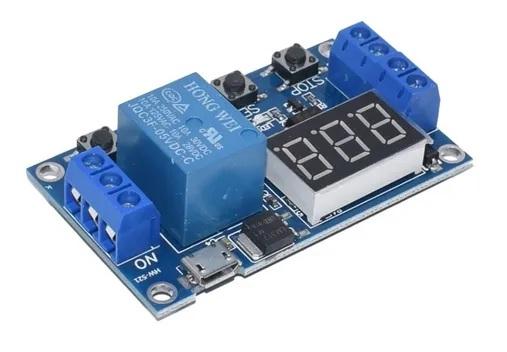

Modulo Timer - Temporizador salida a Rele 10A

Código: 5996

 Descripción:

Se trata de un módulo de temporizador de retardo con alto rendimiento, que es conveniente y práctico para los usuarios.

características:
nueva mejoras para simplificar, satisfacer las necesidades de los usuarios.
aumentar la función de anti reversa de suministro de energía.
LED 3 dígitos pantalla, control inteligente, función de relé, retraso de tiempo.
el uso de opto aislado de entrada y salida, mayor capacidad anti-jamming y el consumo.
que los últimos parámetros de configuración se pueden memorizar después de energía apagado.
energía función, una tecla interruptor, puede desactivar la pantalla.
para asegurar la estabilidad, Junta de grado industrial, PCB.

selección de modos de trabajo: después de energía encendido, mantenga pulsado K1 de 2s, después en la selección de los modos: P1 ~ 3.
P-1: retardo de disparador de monoestable, una señal al relé de disparo, tiempo está para arriba, la desconexión del relé;
P-2: una señal de gatillo y la cuenta regresiva comienza, T1 segundos después, el relé abierto T2 segundos, luego cierre;
P-3: abierto T1 segundos, desconecte T2 segundos, bucle infinito. Los usuarios pueden fijar el relé de tiempo T1 y T2;

Especificaciones:
pantalla: pantalla Digital LED
voltaje: DC 12V / DC 24V (opcional)
tiempo Range(Settable): 0 ~ 999,9 segundos; 0 ~ 9999 segundos; 0 ~ 9999 minutos
relé Especificación: DC 5 ~ 30V 10A o CA 220V 10A
estática actual:
20 mA corriente de trabajo: 50mA
temperatura de trabajo: -40-
de 85 ° C tamaño del PWB: 65 * 38 * 18 mm / 2,56 * 1.5 * 0,7 en (L * W * H)
PCB peso:
26 0,93 gr tamaño del paquete: 11.5 * 7 * 2. 5 cm / 4.53 * 2.95 * 0,8 en (L * W * H)
