Termohigrometro

Código:  6958

Descripción:

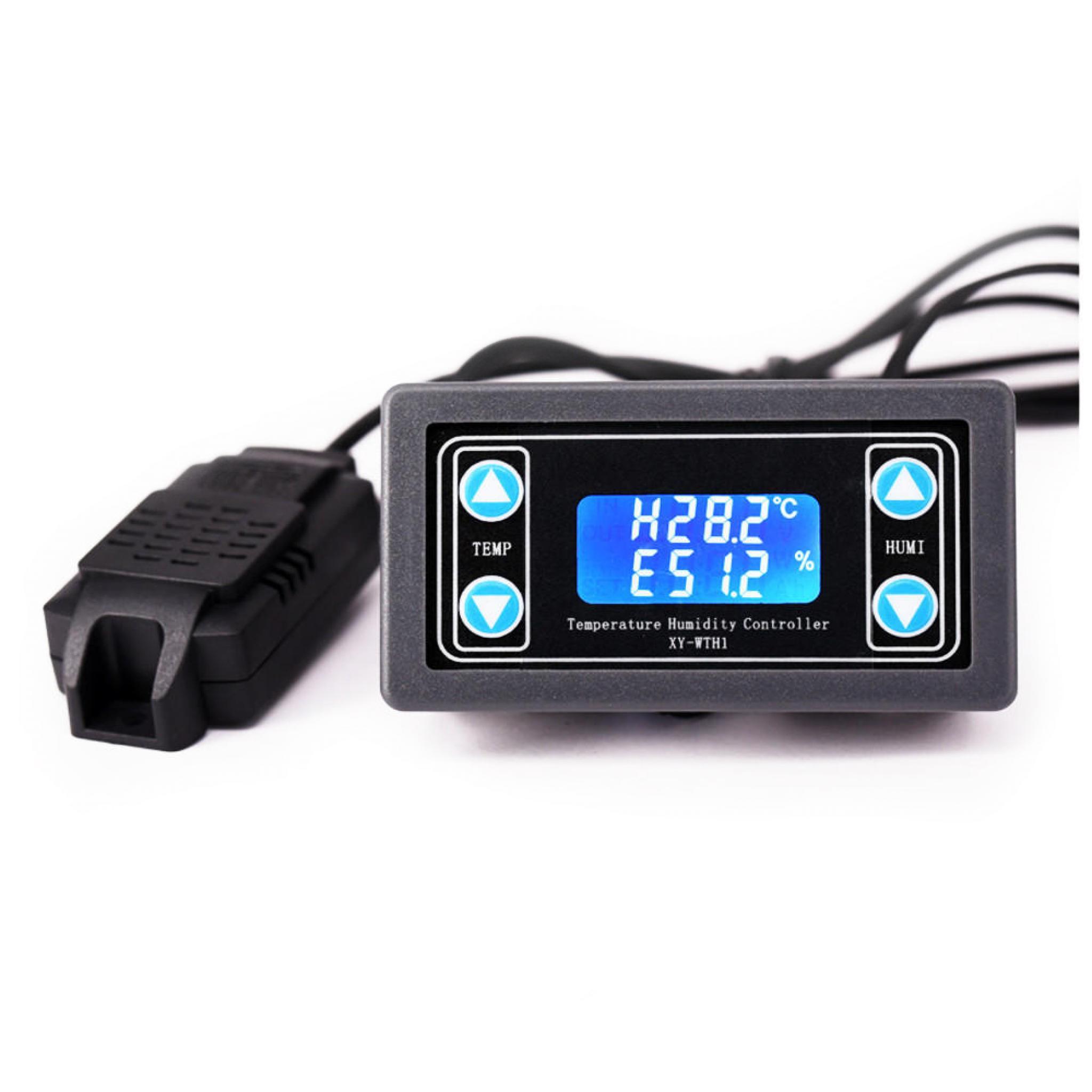

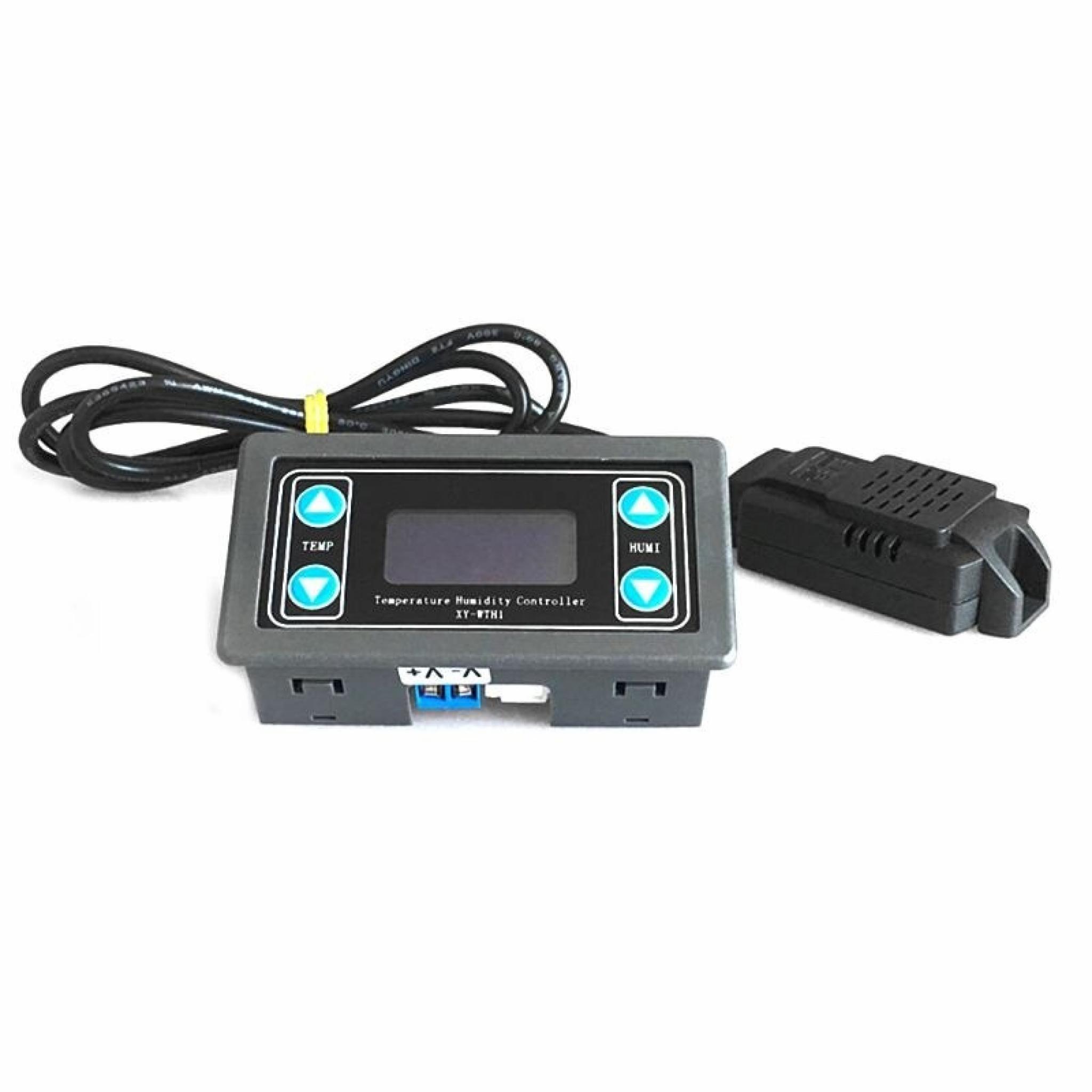

Controlador de humedad y temperatura XY-WTH1 con pantalla y sensor incluido. El Equipo cuenta con 2 salidas de relay independientes NA, una para humedad y la otra para temperatura.

Carecteristicas técnicas

Sensor: humedad y temperatura: modelo SHT20

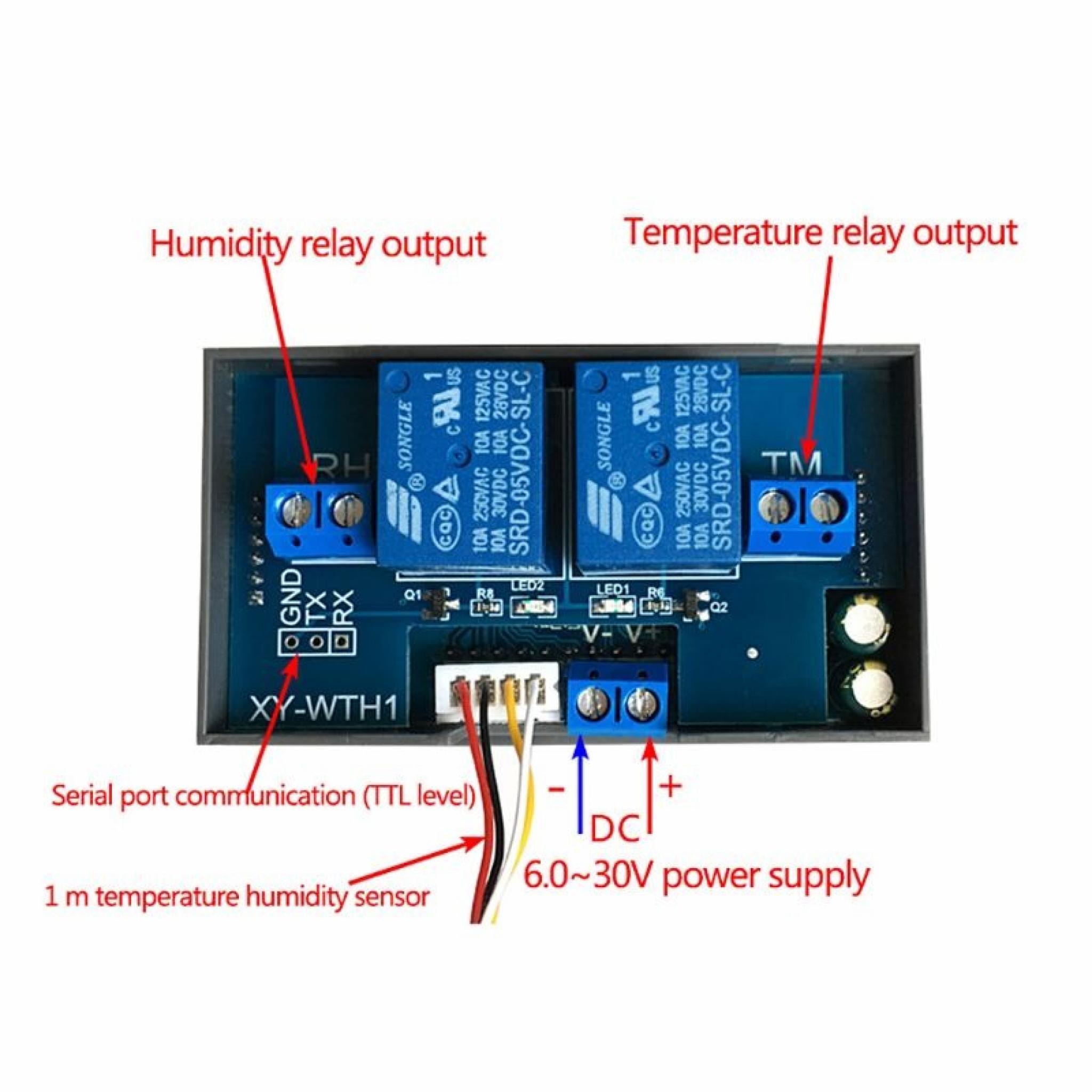

Salida de relay para humedad: 1 NA

Salida de relay para temperatura: 1NA

Puerto de comunicaciones: TTL (GND, TX,RX)

Alimentación del equipo: 6 a 30 V DC.

Rango de medición de temperatura: -20 a 60 grados centigrados.

Rango de medición de humedad: 0 a 100% Humedad relativa.

Modo de uso:

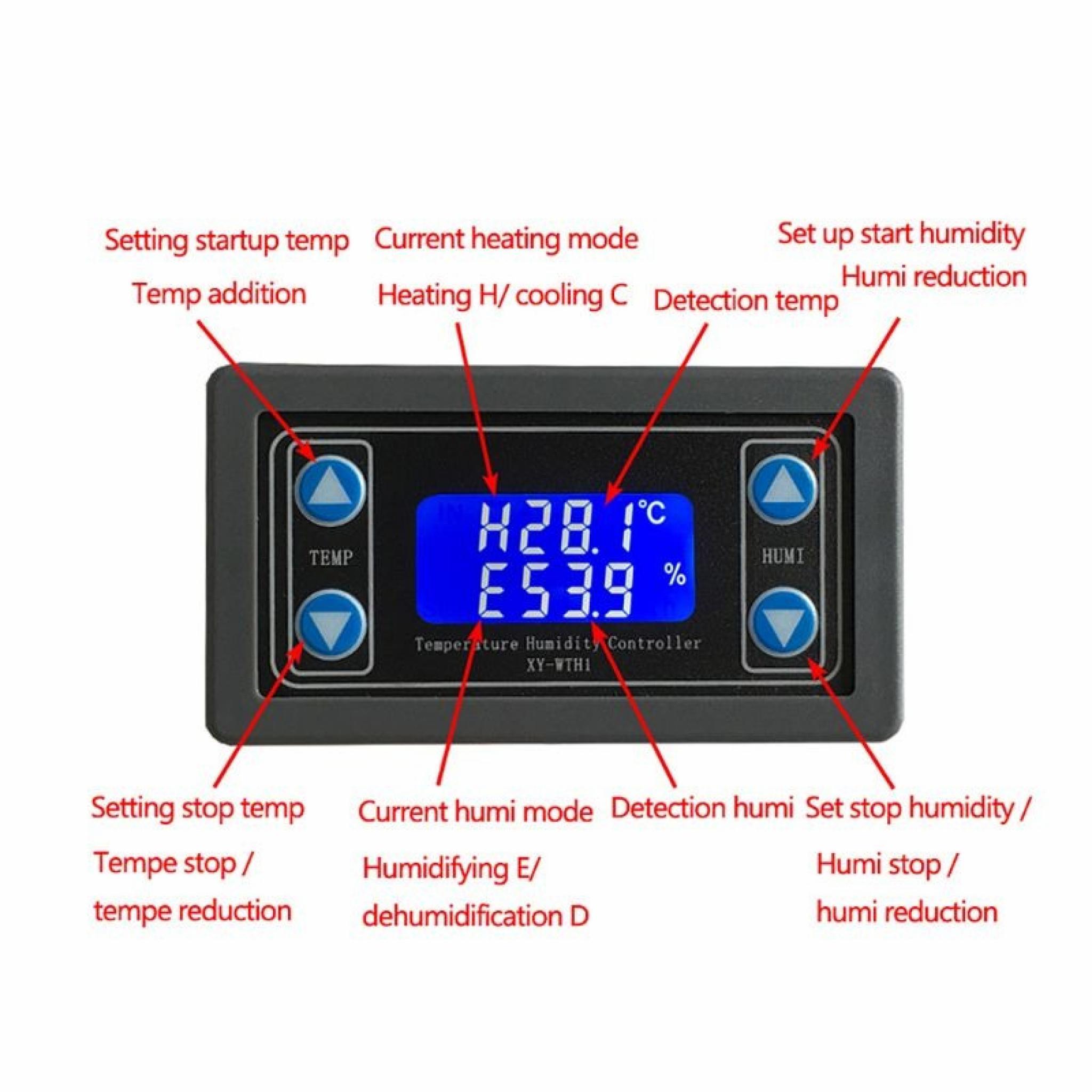

1. Identificación automática del modo de trabajo:

El sistema automáticamente según la temperatura de inicio/parada, identifica el modo de trabajo;

Temperatura de Inicio mayor a Temperatura de parada, modo de enfriamiento C

Temperatura de inicio menos a Temperatura de parada, modo de calentamiento H

2. Modo de refrigeración:

Cuando la temperatura mayor o igual a Temperatura de inicio, conducción del relé, led rojo encendido, el equipo de refrigeración comienza a funcionar

Cuando la temperatura menor o igual a detener la temperatura, desconexión del relé, led rojo apagado, el equipo de refrigeración deja de funcionar

3. Modo de calentamiento:

Cuando la temperatura menor o igual a Temperatura de inicio, conducción del relé, led rojo encendido, el equipo de calefacción comienza a funcionar

Cuando la temperatura mayor o igual a detener la temperatura, desconectar el relé, led rojo apagado, el equipo de calefacción deja de funcionar

4. Función de corrección de temperatura OFE (-10,0 y 10 grados):

El sistema funciona durante mucho tiempo y puede ser sesgado, a través de esta corrección de función, la temperatura real igual a Medición de temperatura más Valor de calibración

Cómo configurar la temperatura de inicio/parada:

1 en la interfaz en funcionamiento, mantenga pulsada la tecla TM + más de 3 segundos, en la interfaz de configuración de temperatura de inicio, se puede modificar con la tecla TM + TM, para ser modificado, esperando la salida automática de 6s y ahorrar

2 en la interfaz en funcionamiento, mantenga pulsada la tecla tm-key más de 3 segundos, en la interfaz de configuración de temperatura de parada, se puede modificar con la tecla TM + tm-, para ser modificado después de los parámetros, esperando la salida automática de 6s y ahorrar

La función de humedad es la siguiente:

1. Identificación automática del modo de trabajo:

El sistema automáticamente de acuerdo con la humedad de inicio/parada, identifica el modo de trabajo

Humedad de Inicio mayor a humedad de parada, modo de deshumidificación D

Humedad de inicio menor a humedad de parada, modo de humidificación E

2. Modo de deshumidificación:

Cuando la humedad mayor o igual a humedad de inicio, conducción del relé, led verde encendido, equipo de deshumidificación comienza a funcionar

Cuando la humedad menor o igual a detener la humedad, desconexión del relé, led verde apagado, equipo de deshumidificación deja de funcionar

3. Modo de humidificación:

Cuando la humedad menor o igual a humedad de inicio, conducción del relé, led verde encendido, equipo de humidificación comienza a funcionar

Cuando la humedad mayor o igual a detener la humedad, desconexión del relé, led verde apagado, el equipo de humidificación deja de funcionar

4. Función de corrección de humidificación RH (-10,0 a 10%):

El sistema funciona durante mucho tiempo y puede ser sesgado, a través de esta corrección de función, la humedad real igual medición de humedad + Valor de calibración

Cómo configurar la humedad de inicio/parada:

1 en la interfaz en funcionamiento, mantenga pulsada la tecla “RH +” durante más de 3 segundos, en la interfaz de configuración de humedad de inicio, se puede modificar con la tecla RH + RH, para ser modificado, esperando la salida automática de 6s y ahorrar

2 en la interfaz en funcionamiento, mantenga pulsada la tecla “RH-” durante más de 3 segundos, en la interfaz de configuración de humedad de parada, se puede modificar con la tecla RH + RH, para ser modificado después de los parámetros, esperando 6s Salida Automática y guardar
